Resolver-Sensor-Kabelbaum für EV/HEV-Antriebsmotor

Customize the resolver sensor harness according for EV/HEV drive motor to your drawing or sample requirements.
Draht: AF200-T;
Verbinder: Terminal;
Anwendung: automotive resolver;
Name: Resolver sensor wiring harness;
Verarbeitungstechnologie: fesselnd, peeling and tin dipping, Montage;
Customized according to customer needs: wire harness length, Spezifikationen, color, usw.;
Wire harness exterior: fluororubber heat shrinkable sleeve;
Spannung standhalten: DC300V, 10 Millisekunden;
Einschaltwiderstand: ≤3 ohms;
Isolationswiderstand: ≥5 megaohms;
Ein- und Aussteckzyklus: ≥5000 Mal;
Terminal pulling force>40(N);
Produktleistung: Der Hersteller wählt hochwertige Materialien und das Produkt ist sehr flexibel. Es ist säure- und alkalibeständig, Öl resistent, feuchtigkeitsbeständig, schimmelfest, schwer entflammbar, abriebfeste, korrosionsbeständig, Antioxidans, wasserdicht, staubdicht, und UV-beständig.

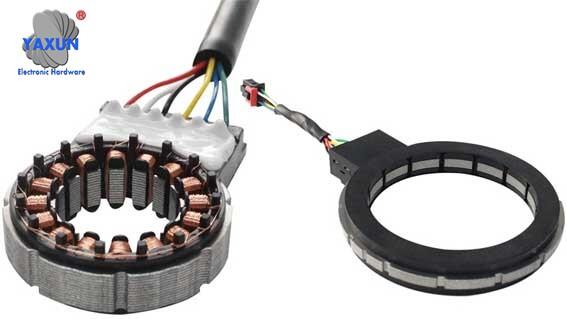

Kabelbaum des Resolversensors

Produktzertifizierung: IPC620, IP67, ERREICHEN, ROHS2.0, MASDS.
Firmenauszeichnungen und Qualifikationen: Nationales High-Tech-Unternehmen, Gazelle Enterprise, UL, IPC 620, ISO9001, ISO 14000, ISO13485, IATF 16949, usw.

Kabelbaum des Resolversensors für den EV/HEV-Antriebsmotor

1 – Introduction to wiring harness wiring methods
When connecting the resolver sensor wiring harness, you need to pay attention to the wiring methods of the following four lines:
1. Red wire: Connect to the positive pole of the power supply.
2. Black wire: Connect to the negative pole of the power supply.
3. White wire: output analog signal.
4. Green wire: Ground wire.
When wiring, be sure to ensure that the polarity of the power supply is correct, otherwise the equipment may be damaged. Gleichzeitig, the wiring must be firm and reliable to avoid loosening or poor contact during use.
After the wiring is completed, a Unicom test must be performed to ensure that the line is correct.

2 – Wiring Precautions
You need to pay attention to the following aspects when wiring:
1. Confirm the model and specification of the wiring harness to avoid mismatch.
2. Check the wiring harness before wiring to ensure there is no damage or wear to avoid malfunction during use.
3. Confirm the wiring position and installation direction to avoid incorrect wiring.
4. Make sure the working environment is dry, dust-free, water-free, and free of any power connections.

Three – Wiring Diagram Example
Below is a resolver sensor wiring harness wiring diagram. Ich hoffe, dies hilft allen, die Verkabelungsmethode besser zu verstehen.
Im schematischen Diagramm, Der rote Pfeil stellt den Pluspol der Stromversorgung dar, Der schwarze Pfeil stellt den Minuspol der Stromversorgung dar, Der weiße Pfeil stellt den analogen Signalausgang des Sensors dar, und der grüne Pfeil stellt das Erdungskabel dar.

【Conclusion】
The above is an introduction to the wiring method of the resolver sensor harness. I hope it will be helpful to everyone. When using resolver sensors, you must pay attention to safety and ensure that the wiring is correct and reliable to ensure the normal operation of the equipment.
